Sperrventil NG 16; Kanal B

Type: D-Z2S16B-1-5X/

Bauform: Zwischenplattenbauweise

Aufsteuerverhältnis = 1:2,8

Aufsteuerung: intern

PN = 315 bar / Qmax = 300 l/min

Federöffnungsdruck: p = 3 bar

bei Q = 140 l/min und Federöffnungsdruck p = 3 bar delta p = 10 bar

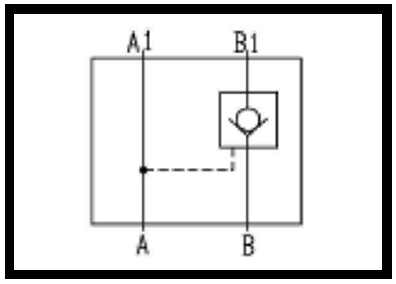

Durchflussrichtung von B1 > B2; gesperrt von B2 > B1

Plattenhöhe = 80 mm

Gehäusematerial: Stahl
