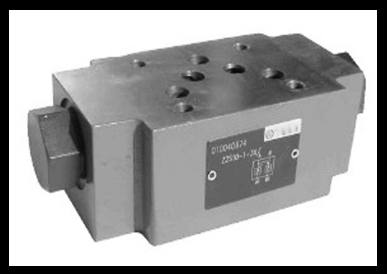

Sperrventil NG 10; Kanal A/B

Type: D-Z2S10-1-3X/

Bauform: Zwischenplattenbauweise

Aufsteuerverhältnis = 1:2,86

Aufsteuerung: intern

PN = 315 bar / Qmax = 120 l/min

Federöffnungsdruck: p =1,5 bar

bei Q = 60 l/min und Federöffnungsdruck p = 1,5 bar delta p = 5 bar

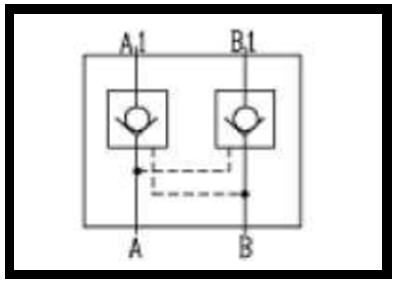

Durchflussrichtung von A1 > A2 + B1 > B2; gesperrt von A2 > A1 + B2 > B1

Plattenhöhe = 50 mm

Gehäusematerial: Stahl

Lagerort: AB05.05
