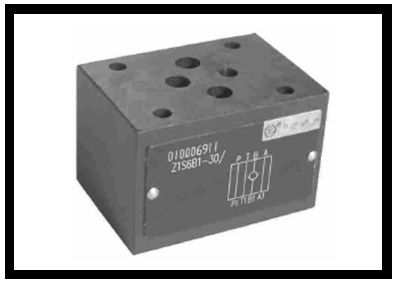

Rückschlagventil-Zwischenplatte NG 10; Kanal T (Durchflussrichtung beachten)

Type: D-Z1S10T1-3X/

Bauform: Zwischenplattenbauweise

PN = 315 bar / Qmax = 100 l/min

Federöffnungsdruck: p =0,5 bar

bei Q = 60 l/min delta p = 3 bar + Federöffnungsdruck

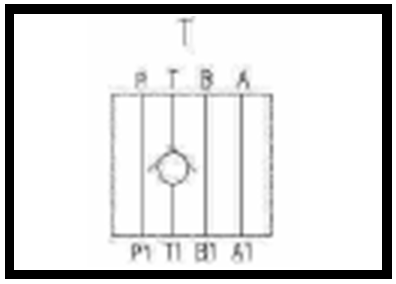

Durchflussrichtung von T > T1; gesperrt von T1 > T

Plattenhöhe = 50 mm

Gehäusematerial: Stahl

Auswahl von Varianten
