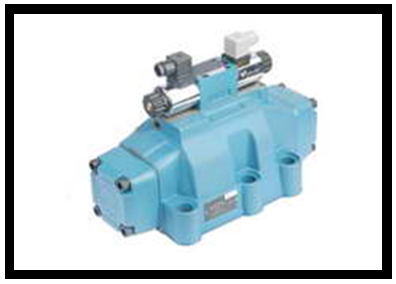

4/2 Wegeventil NG32 vorgesteuert

Type: D-H-4WEH32C6X/...6EG...N...Z4

p max. = 350 bar (P/A/B)

p max. = 210 bar (T)

Steuerspannung: wählbar

Betätigung: wählbar

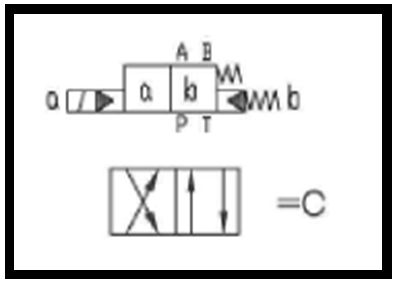

Schaltbild:

Grundstellung: Parallel

Arbeitsstellung: Kreuz

Ãœbergangsstellung: P/T/A/B gesperrt

Steuerölzufuhr/-abfuhr: wählbar

Leistungsgrenze: Q max. = 700 l/min bei p max. = 350 bar

bei Q = 380 l/min delta p = 2 bar pro Steuerkante

Bef.-Schrauben: 6x M20x80 DIN912 ;12.9; Anzugsmoment M= 430 Nm

Mehr- oder Minderpreis wird als Gesamtpreis dargestellt

Standardvariante:

4/2 Wegeventil NG32 vorgesteuert; Type: D-H-4WEH32C6X/6EG24NETZ4
