4/3 Wegeventil NG25 vorgesteuert

Type: D-H-4WEH25R6X/6EG24NETZ4

p max. = 350 bar (P/A/B)

p max. = 210 bar (T)

Steuerspannung: wählbar

Betätigung: wählbar

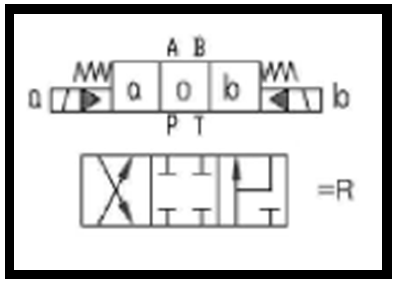

Schaltbild:

Mittelstellung: A/ B /P /T gesperrt

Arbeitsstellung: Kreuz, A/B/P verbunden, T gesperrt (Differenzialschaltstellung)

Steuerölzufuhr/-abfuhr: wählbar

Leistungsgrenze: Qmax. = 580 l/min bei pmax. = 350 bar

bei Q = 380 l/min delta p = 4 bar pro Steuerkante

Bef.-Schrauben: 6x M12x60 DIN912 ;12.9; Anzugsmoment M= 130 Nm

Mehr- oder Minderpreis wird als Gesamtpreis dargestellt

Standardvariante:

4/3 Wegeventil NG25 vorgesteuert; Type: D-H-4WEH25R6X/6EG24NETZ4
