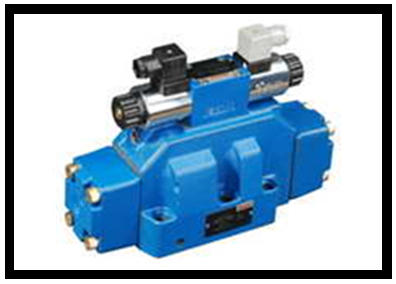

4/3 Wegeventil NG25 vorgesteuert

Type: D-H-4WEH25E6X/6EG24NETZ4

p max. = 350 bar (P/A/B)

p max. = 210 bar (T)

Steuerspannung: 24 V DC

Betätigung: federzentriert in Mittelstellung

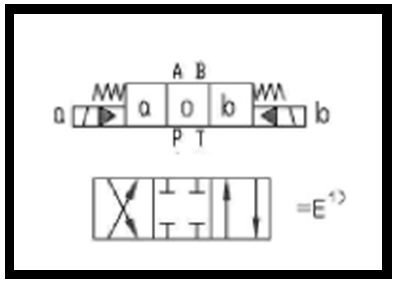

Schaltbild:

Mittelstellung P/T/A/B gesperrt

Arbeitsstellung: Kreuz, Parallel

Steuerölzufuhr/-abfuhr: intern/intern (ET)

Leistungsgrenze: Q max. = 650 l/min bei p max. = 350 bar

bei Q = 300 l/min delta p = 2 bar pro Steuerkante

Bef.-Schrauben: 6x M12x60 DIN912 ;12.9; Anzugsmoment M= 130 Nm

Auswahl von Varianten
