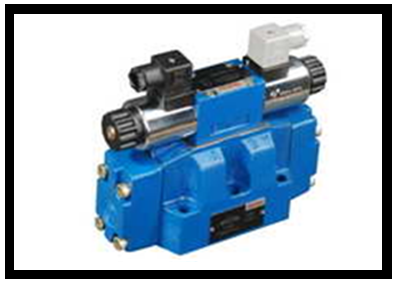

4/3 Wegeventil NG16 vorgesteuert

Type: D-H-4WEH16E6X/...6EG...N...Z4

p max. = 350 bar (P/A/B)

p max. = 210 bar (T)

Steuerspannung: wählbar

Betätigung: wählbar

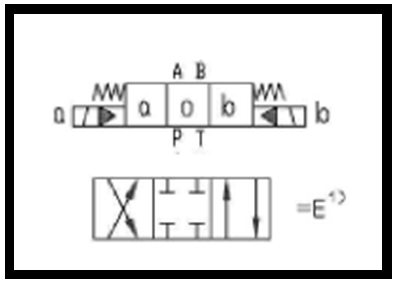

Schaltbild:

Mittelstellung: P/T/A/B gesperrt

Arbeitsstellung: Kreuz,Parallel

Steuerölzufuhr/-abfuhr: wählbar

Leistungsgrenze: Qmax. = 300 l/min bei pmax. = 350 bar

bei Q = 200 l/min delta p = 4 bar pro Steuerkante

benötigte Bef.-Schrauben: 4x M 10 x 60 DIN 912,12.9 ; Anzugsmoment M= 75 Nm

                                           2x M 6 x 60  DIN 912,12.9 ; Anzugsmoment M= 15,5 Nm

 Mehr- oder Minderpreis wird als Gesamtpreis dargestellt

Standardvariante:

4/3 Wegeventil NG16 vorgesteuert; Type: D-H-4WEH16E6X/6EG24NETZ4

Würfelstecker mit Beschaltung/ Kabel (bitte wählen)
