4/2 Wegeventil NG10

Type: D-4WE10HA3X/CG24N9Z4

p max = 315 bar(P/A/B)

p max = 210 bar(T)

Steuerspannung: 24 V DC

Betätigung: federrückstellend in Grundstellung

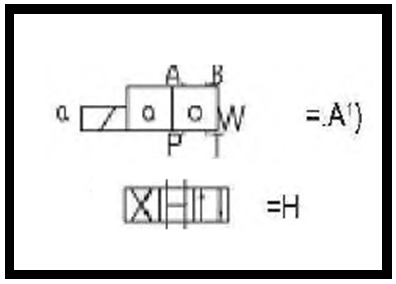

Schaltbild:

Grundstellung: A/B/P/T verbunden

Arbeitsstellung: Kreuz

Ãœbergangsstellung: A/B/P/T verbunden

Leistungsgrenze: Q max = 100 L/min bei p max = 315 bar

bei Q = 80 L/min delta p = 4 bar pro Steuerkante

benötigte Bef.-Schrauben:

4 Stck. M 6 x 40 - DIN912; 12.9

Anzugsdrehmoment: M = 15 Nm

Auswahl von Varianten

Grundplatte (bitte wählen)

Reihenanschlussplatte (bitte wählen)

Würfelstecker mit Beschaltung / Kabel (bitte wählen)

Lagerort: AB06.09
