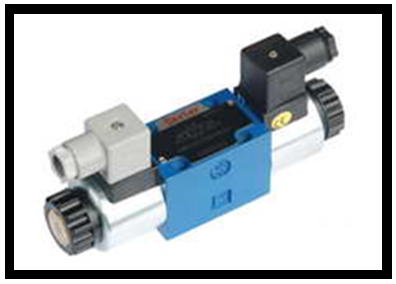

4/3 Wegeventil NG10

Type: D-4WE10E3X/CG24N9Z4

p max = 315 bar(P/A/B)

p max = 210 bar(T)

Steuerspannung: 24 V DC

Betätigung: federrückstellend in Mittelstellung

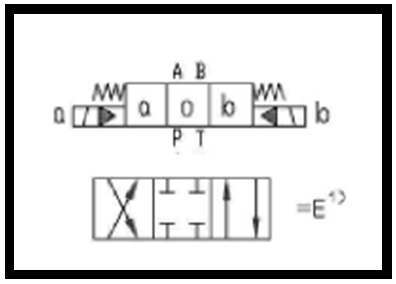

Schaltbild:

Mittelstellung A/B/P/T gesperrt

Arbeitsstellung : Kreuz, Parallel

Leistungsgrenze: Qmax = 120 L/min bei pmax = 250 bar

bei Q = 80 L/min delta p = 8 bar pro Steuerkante

4 Stck. M 6 x 40 - DIN912; 12.9

Anzugsdrehmoment: M = 15 Nm

Auswahl von Varianten

Grundplatte (bitte wählen)

Reihenanschlussplatte (bitte wählen)

Würfelstecker mit Beschaltung / Kabel

Lagerort: AB06.05
