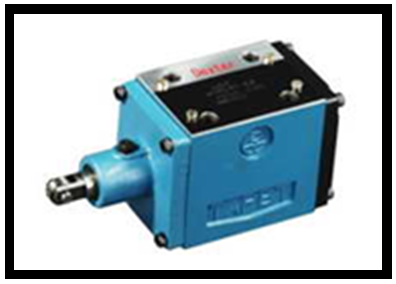

4/2 Wegeventil NG10 - stößelbetätigt /Rolle

Type: 4WMR10-D5X

pmax. = 315 bar (P/A/B)

pmax. = 160 bar (T)

Schaltbild: federückstellende Grundstellung parallel; Arbeitsstellung: Kreuz

Ãœbergangsstellung: A/B/P/T gesperrt

Leistungsgrenze: Qmax = 120 L/min bei pmax = 100 bar

bei Q = 100 L/min delt p = 7 bar pro Steuerkante

benötigte Bef. Schrauben:

4x M 6 x 40 - DIN 912; 12.9

Anzugsmoment: M = 15 Nm

Grundplatte (bitte wählen)

Reihenanschlussplatte (bitte wählen)
