4/3 Wegeventil NG6

Type: D-4WE6H6X/...EG...N9Z4

p max = 350 bar (P/A/B)

p max = 210 bar (T)

Steuerspannung: wählbar

Betätigung: wählbar

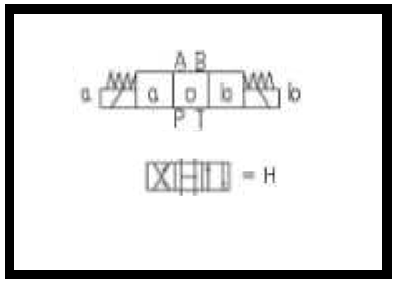

Schaltbild:

Mittelstellung: P/T/A/B verbunden

Arbeitsstellung: Kreuz / Parallel

Leistungsgrenze: Q max = 50 L/min bei p max = 350 bar

bei Q = 50 L/min delta p = 6 bar pro Steuerkante

benötigte Bef.-Schrauben:

4x M 5 x 50 - DIN912; 12.9

Anzugsmomemt: M = 8,9 Nm

Mehr- oder Minderpreis wird als Gesamtpreis dargestellt

Standardvariante:

 4/3 Wegeventil NG06; Type: D-4WE6H6X/EG24N9Z4

Grundplatte (bitte wählen)

Reihenanschlussplatte (bitte wählen)

Würfelstecker mit Beschaltung / Kabel (bitte wählen)
