4/3 Wegeventil NG06

Type: D-4WE6H6X/EG24N9Z4

p max = 350 bar (P/A/B)

p max = 210 bar (T)

Steuerspannung: 24 V DC

Betätigung: federrückstellend in Mittelstellung

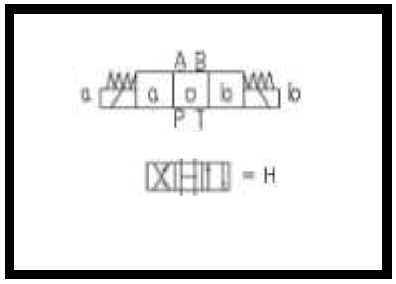

Schaltbild:

Mittelstellung: P/T/A/B verbunden

Arbeitsstellung: Kreuz / Parallel

Leistungsgrenze: Q max = 50 L/min bei p max = 350 bar

bei Q = 50 L/min delta p = 6 bar pro Steuerkante

benötigte Bef.-Schrauben:

4x M 5 x 50 - DIN912; 12.9

Anzugsmomemt: M = 8,9 Nm

 Auswahl von Varianten

Grundplatte (bitte wählen)

Reihenanschlussplatte (bitte wählen)

Würfelstecker mit Beschaltung / Kabel (bitte wählen)

Lagerort: AB08.04
