4/2 Wegeventil NG06

Type: D-4WE6D6X/EG24N9Z4

p max=350 bar(P/A/B)

p max=210 bar(T)

Steuerspannung: 24 V DC

Betätigung: federrückstellend in Grundstellung

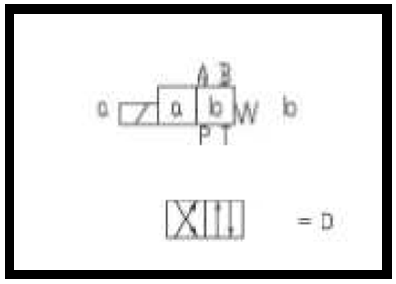

Schaltbild:

Grundstellung: Parallel

Arbeitsstellung : Kreuz

Ãœbergangsstellung: A/B/P/T gesperrt

Leistungsgrenze:Qmax = 70 L/min bei pmax = 300 bar

bei Q = 50 L/min delta p = 9 bar pro Steuerkante

benötigte Bef.-Schrauben:

4x M 5 x 50 - DIN 912; 12.9

Anzugsmomemt: M = 8,9 Nm

Auswahl von Varianten

Grundplatte (bitte wählen)

Reihenanschlussplatte (bitte wählen)

Würfelstecker mit Beschaltung / Kabel (bitte wählen)

Lagerort: AB08.08
