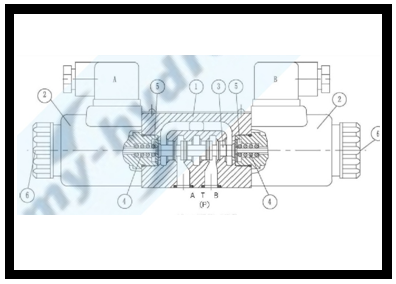

3/2 Wegeventil NG06

Type: D-3WE6B6X/EG24N9Z4

p max. = 350 bar (P/A/B)

p max. = 210 bar (T)

Steuerspannung: 24 V DC

Betätigung: federrückstellend in Grundstellung

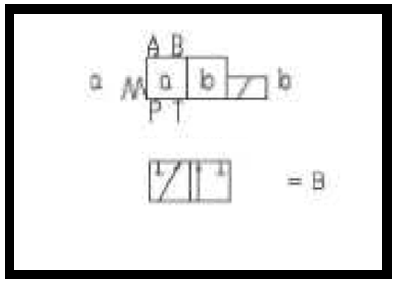

Schaltbild:

Grundstellung: P/B verbunden, A gesperrt;

Arbeitsstellung: P/A verbunden, B gesperrt;

Leistungsgrenze: Qmax. = 80 L/min bei pmax = 150 bar,

bei Q = 50 L/min delta p = 8 bar pro Steuerkante

benötigte Bef.-Schrauben:

4x M 5 x 50 - DIN912; 12.9

Anzugsmoment: M = 8,9 Nm

Auswahl von Varianten

Grundplatte (bitte wählen)

Reihenanschlussplatte (bitte wählen)

Würfelstecker mit Beschaltung / Kabel (bitte wählen)

Lagerort: AB07.04
