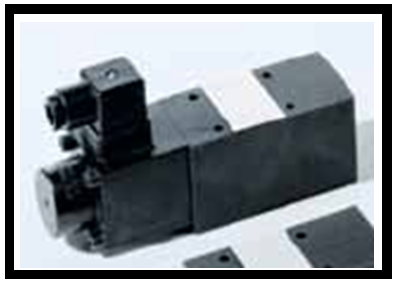

3/2-Wegesitzventil magnetbetätigt

Type: WV700-6-3/2-L-24-P-A

pmax. = 700 bar (P/A)

pmax. = 350 bar (T)

Schaltbild:

Nullstellung: A/T verbunden, P gesperrt; federrückstellend

Arbeitsstellung: P/A verbunden,T gesperrt

Leistungsgrenze: Qmax. = 25 l/min bei pmax. = 400 bar,

bei Q = 20 l/min  Δp = 15 bar pro Steuerkante (P nach A)

bei Q = 20 l/min  Δp = 18 bar pro Steuerkante (A nach T)

Befestigungsschrauben:

4 x M5x60 DIN 912; 12.9

Anzugsmoment: M = 8,9 Nm

Lagerort: E06/09
