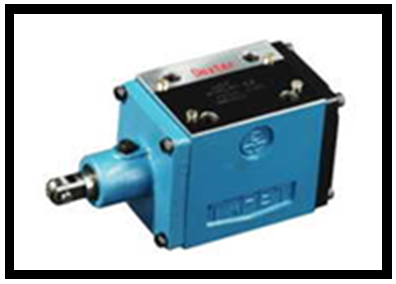

4/3 Wegeventil NG10 - stößelbetätigt /Rolle

Type: 4WMR10-G5X

pmax. = 315 bar (P/A/B)

pmax. = 160 bar (T)

Schaltbild: federzentrierte Mittelstellung A/B gesperrt, P/T verbunden ; Arbeitsstellung : Kreuz, Parallel

Leistungsgrenze:Qmax= 80 L/min bei pmax= 200 bar

bei Q= 100 L/min delta p= 7 bar pro Steuerkante

benötigte Bef. Schrauben:

4x M 5 x 50 - DIN 912; 12.9

Anzugsmoment: M = 8,9 Nm

Grundplatte (bitte wählen)

Reihenanschlussplatte (bitte wählen)
